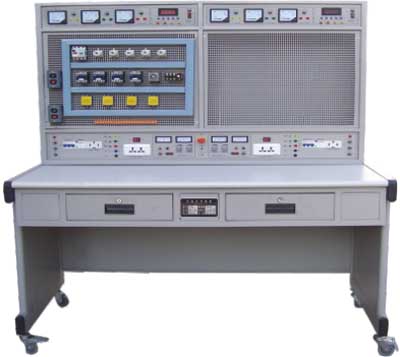

一、概述： 該電工技能及工藝實訓考核裝置 主要由實訓桌、元件儲存柜、網孔板組成。操作者根據實訓線路進行元器件的布局、安裝、走線，接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的要求考核設備。
二、特點： 1 、電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。 2 、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。 3 、設有電壓型電流型漏電保護器，并有單片機自動全程監控實訓裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動工作電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。 4 、實訓臺為四組型，每個工位配套獨立電工儀表和電源，四個工位同時進行實訓互不干擾。 三、技術性能： 1 、工作電源：三相四線（或三相五線）～ 380V±5% 50Hz 2 、溫度： -10℃ ～ 40℃ ，相對濕度＜ 85% （ 25℃ ） 3 、裝置容量：＜ 1.5KVA 4 、重量： 200Kg 5 、外形尺寸： 1500mm × 1400mm × 1700mm 四、實訓臺配備 1 、每一面設有起動、停止、急停功能。由單片機全程監控實訓臺過載和短路功能，一有情況能自動切斷工作電源，故障排除復位后方可重新啟動電源，確保設備和操作者安全。 2 、每工位設有一個總電源開關，具有漏電保護功能，當漏電流達 30mA 時，保護裝置動作。 3 、提供單相、三相插座每組各一只。 4 、每工位一路直流穩壓電源：電壓 0-30V ，電流 3A ，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，有數字表指示。電壓穩定度＜ 10 -2 ，負載穩定度＜ 10 -2 ，紋波電壓＜ 5Mv 。 5 、每工位配置交流 5A 電流表 3 只，精度 1.5 級。 6 、每工位配置智能型功率及功率因數表 1 只 由 24 位專用 DSP 、 16 位高精度 AD 轉換器和高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用 RTOS 設計思路，同時配有 PC 監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為 1.0 級，功率因數測量范圍 0.3-1.0 ，電壓電流量程為 450V 和 5A ，能自動判別負載性質（感性顯示 “L” ，容性顯示 “C” ，純電阻不顯示），并可存儲測量數據，供隨時查閱。 7 、實訓桌：鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，并配有元器件儲存柜及抽屜。 五、參考實訓項目
六、參考實訓項目所需元器件清單（每組配備清單） 注：本裝置每臺需配四組元器件，用戶也可自行購買。
產品系列：HYKW-940C型網孔式電力拖動（工廠電氣）控制技能及工藝實訓考核裝置 HYKW-940C-1型網孔式電力拖動PLC變頻調速綜合實訓考核裝置 HYKW-940D型網孔式電工、電子、電力拖動、變頻調速、PLC可編程控制、綜合實訓考核裝置 HYKL-825B型立式電工、電子實驗與電工電子技能實訓考核裝置 HYKL-825C型立式電工、電子、電力拖動與電工、電子、電拖技能實訓考核裝置 HYKL-825D型立式電工、電子、電力拖動、直流電機實驗與電工、電子、電拖、直流電機技能實訓考核裝置 HYKL-840A型立式電工、模電、數電實驗與電工、模電、數電技能實訓考核裝置 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
