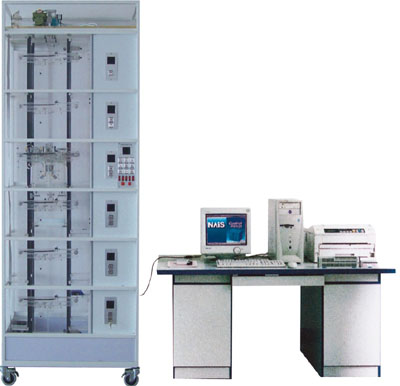

序號

名       稱

單位

數量

備    注

1

電梯井道

臺

1

2

電梯底座

臺

1

3

三菱 FX2N —— 64MR 型可編程控制器

套

1

安裝在電氣控制板上

4

VFNC1S — 2004P — W 型變頻器

只

1

安裝在電氣控制板上

5

到層提示電鈴

個

1

安裝在電氣控制板上

6

曳引電動機

臺

1

安裝在電梯架頂部

7

蝸輪減速器（ 15 ： 1 ）

臺

1

安裝在電梯架頂部

8

連軸器

只

1

安裝在電梯架頂部

9

電磁制動器

只

1

安裝在電梯架頂部

10

曳引輪

只

1

安裝在電梯架頂部

11

導向輪

只

2

安裝在電梯架頂部

12

限速器

只

1

安裝在電梯架頂部

13

旋轉編碼器

只

1

安裝在電梯架頂部

14

導軌

條

4

安裝在井道上

15

對重裝置

個

1

安裝在導軌上

16

重塊

塊

3

放在底盤包裝箱內

17

彈簧緩沖器

只

2

安裝在電梯底座上

18

綱絲索

根

7

安裝在井道中

19

限速器鋼索張緊裝置（重塊）

個

1

安裝在電梯底座上

20

超載裝置

套

1

安裝在轎廂頂部

21

隨行電纜

條

1

安裝在井道中

22

永磁感應器

只

1

安裝在井道中

23

樓層召喚盒

塊

4

安裝在各樓層外部

24

轎廂內操縱盒

塊

1

安裝在電梯底座外部

25

樓層顯示屏

個

5

安裝在各樓層及底座外部

26

層門機構

扇

4

安裝在各樓層外部

27

轎廂

只

1

安裝在導軌上

28

安全鉗

對

2

安裝在轎廂架底部

29

導靴

只

2

安裝在轎廂架頂部

30

門機裝置

套

1

安裝在轎廂上

31

照明燈

只

2

安裝在轎廂一側

32

風扇

只

1

安裝在轎廂背部

33

電氣控制板

塊

1

安裝在電梯架一側

34

報警蜂鳴器

只

1

安裝在電氣控制板上

35

DC 12V 電源板

塊

1

安裝在電氣控制板上

36

故障設置板

塊

1

安裝在電氣控制板上

37

交流接觸器

只

1

安裝在電氣控制板上

38

漏電脫扣器

只

1

安裝在電氣控制板上

39

接線板

塊

1

安裝在電氣控制板上

40

極限開關（上、下）

只

2

安裝在井道上、下部

41

內六角扳手（ M2 、 M3 、 M5 、 M6 ）、

只

各 1 只

工具包內

42

活扳手 150mm

把

1

工具包內

43

軸用擋圈鉗   6#

只

1

工具包內

44

尖嘴鉗

只

1

工具包內

45

十字螺絲刀Φ 3 、Φ 6

只

2

工具包內

46

一字螺絲刀Φ 3 、Φ 6

只

2

工具包內

47

502 膠水

瓶

1

工具包內

48

常用螺釘

枚

若干

工具包內

49

微動開關

只

4 只

工具包內

50

毛巾

條

1

工具包內

51

三菱 FX1N 使用手冊

冊

1

工具包內

52

VFNC1S 變頻器使用手冊

冊

1

工具包內

53

專用通訊電纜 MELSEC-PC ＆ FLEX-PC （ SC —— 09 型）

條

1

工具包內

54

三菱 PLC 編程軟件光碟（內含 PLC 控制參考程序）

碟

1

工具包內

55

旋轉編碼器使用說明書

冊

1

工具包內

56

上海華育使用說明書

冊

2

工具包內

序號

故   障   現   象

故   障   原   因   分   析

對應 PLC I / O 口

GZ01

電梯關門后，不能啟動發車

電梯“手動 / 自動”轉換開關故障：開關損壞或相應線路斷開

XC

GZ05

二樓向上無法選層，即不響應上行呼梯指令

二樓上行呼梯按鈕故障：按鈕失靈或相應線路接觸不良斷開

X7

GZ07

電梯警鈴長鳴，電梯停止運行

電梯限速開關故障：開關損壞或線路脫落斷開

X30

GZ08

電梯不能運行，電機有嗡嗡聲但不轉動

制動器抱閘不能打開，制動器電磁鐵線圈燒壞或線路脫落斷開

GZ09

電梯所有顯示均熄滅，開門電機不響應開門指令

直流 12V 電源板燒掉或無輸出，或輸出線路斷開

12V （一）

GZ10

電梯無法關門

關門繼電器壞，或關門輸出 Y37 對應線路斷開

Y37

GZ12

轎廂內無法選層（三樓）

對應選層按鈕損壞或相應線路接觸不良或脫落

X12

GZ13

三樓無呼梯停層信號，該層總停車平層

轎內三樓選層按鈕故障：按鈕短接

X12

GZ14

電梯不能手動開門

開門按鈕失效或中間連接線路脫落斷開

X4

GZ15

電梯不能手動關門

關門按鈕失效或中間連接線路脫落斷開

X5

GZ16

電梯上行時二樓總停層

二樓廳外上選層按鈕故障：短接

X7

GZ18

電梯轎門關門夾人后，門不能立即自動打開

安全觸板保護失效，觸板開關故障或相應連接線路有斷開現象

X31

GZ19

所有樓層指示不正確

指示輸出有故障： Y6 或 Y7 輸出線路短接或斷開

Y6

GZ20

電梯不能下降運行

下降輸出 YD 對應線路斷開

YD

GZ21

電梯不能上升運行

上升輸出 YC 對應線路斷開

YC

GZ22

電梯不能開門

開門繼電器壞或開門輸出 Y36 對應線路斷開

Y36

GZ23

電梯不能關門

開門限位開關沒有動作或相應線路斷開

X16

GZ24

轎門不響應開門指令

開門限位開關短接

X16

GZ25

轎門不響應關閉（關到位后又馬上打開）

關門限位開關不動作或相應線路斷開

X17

GZ26

轎廂開門后不能自動關門

關門限位開關短接

X17

GZ27

電梯不響應關門指令

關門繼電器壞或安全觸板開關短接

X31

GZ28

轎門開門后不能關門

力矩開關動作（短接）

X32

GZ29

所有按鈕均不響應，且報警器長鳴

PLC 輸入電源線路故障

24 （）
