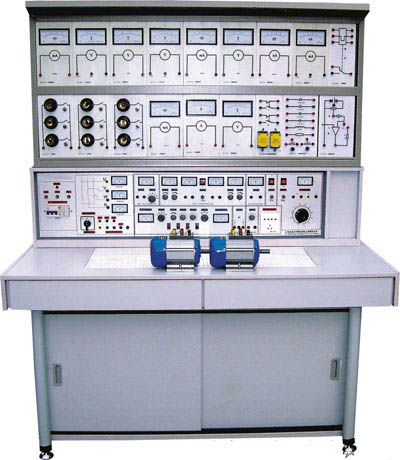

HYL-107型立式電力拖動、直流電機實驗室設備
HYL-107電力拖動實驗室設備
一、用途、特點:
該設備是在通用電力拖動實驗的基礎上增加交直流調壓環節，直流電機調速環節，直流電機等。除能完成前者全部實驗內容外，能完成教學大綱要求的基礎直流電機實驗。該設備研制成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。該設備把交直流電機實驗有機地融于一體，節省實驗室，節省管理人員，節省資金。本設備安全可靠，實驗操作方便，是較完善的電工電子實驗室設備，電力拖動實驗室設備。該設備是廣大學校一步到位、上規模、上檔次的要求選擇。
●主要構成部分:
一·學生臺桌:配有學生臺桌12臺，尺寸:160×68×8Ocm，一臺2座，臺桌左右各有一個元件儲存柜，中間抽屜放工具。
二·示教臺:能分別控制12臺學生桌的電源，示教屏具有演示講解功能。其它功能與學生實驗桌基本一樣。
三、學生實驗桌中部裝有通用實驗底板，實驗時把元件盒插入實驗板，即可連線實驗。
●、通和電力拖動實驗臺:
1、電源輸入指示:
2、UFU、VFU、WFU三相電源輸入熔斷器
3、電源總開關:具有漏電，過載、短路保護功能
4、電壓換相開關:用來觀蔡三相線電壓，450V電壓指示。
5、電流表2A3只，分別指示U、V、W相電流輸出值。
6、急停按鈕:按到底切斷實驗臺電源
7、三相四線輸出接線座
8、三相電源插座
9、220v市電插座，供外接儀器使用
l0、電源開關:控制"交直流調壓電源"
11、 FU：交直流調節電源保險座
12、0～240V交流輸出 0～240V交流輸出接線座
13、0～220V直流輸出 0～220V直流輸出接線座
14、電壓表250V:指示調壓電源的輸出電壓值
15、Ra、Rf調節旋鈕
16、Ra、Rf接線座
17、La、If指示表
●器材的配備
| 序號 |
名稱 |
型號 |
單位 |
數量 |
備注 |
| 1 |
保險管 |
2安培 |
只 |
6X13 |
. |
| 2 |
交流接觸器 |
C10-l0A 380V |
個 |
6X13 |
已裝元件盒上 |
| 3 |
指示燈 |
XD-5 |
" |
3X13 |
已裝元件盒上 |
| 4 |
整流二極管 |
IN5408 |
只 |
5X13 |
已裝元件盒上 |
| 5 |
電阻 |
RX-5IOΩ/30W |
" |
3X13 |
已裝元件盒上 |
| 6 |
鈕子開關 |
KN1x2 |
" |
3X13 |
已裝元件盒上 |
| 7 |
行程開關 |
LXl9-001 |
" |
4X13 |
已裝元件盒上 |
| 8 |
按鈕---紅 |
LAl9-l1 |
" |
2X13 |
已裝元件盒上 |
| 9 |
按鈕---綠 |
LAl9-11 |
" |
4X13 |
已裝元件盒上 |
| 10 |
倒順開關 |
KO-3 38OV/1OA |
" |
１XI3 |
已裝元件盒上 |
| 11 |
三相閘刀 |
38OV l5A |
" |
1X13 |
已裝元件盒上 |
| 12 |
三相雙投閘刀 |
38OV l5A |
" |
1X13 |
已裝元件盒上 |
| 13 |
熱繼電器 |
JRO-20/3 |
" |
2X13 |
已裝元件盒上 |
| 14 |
時間繼電器 |
JS7-1A 380V |
" |
2X13 |
已裝元件盒上 |
| 15 |
變壓器 |
BK-25W380V/6.3V36V |
" |
１X13 |
已裝元件盒上 |
| 16 |
導線 |
銅蕊線1.13MM |
米 |
若干 |
已裝元件盒上 |
| 17 |
尖咀鉗 |
. |
把 |
１X13 |
|
| 18 |
螺絲刀 |
. |
把 |
3X13 |
大號、小號平頭十字 |
| 19 |
萬用表 |
MF-500型 |
只 |
１X13 |
. |
| 20 |
電動機 |
Y/A380V |
臺 |
2X13 |
. |
| 21 |
直流電機 |
. |
臺 |
１X13 |
. |
●、實驗內容參照“HY-108電工電子電力拖動直流電機實驗室設備”之電力拖動與直流電機部分。
