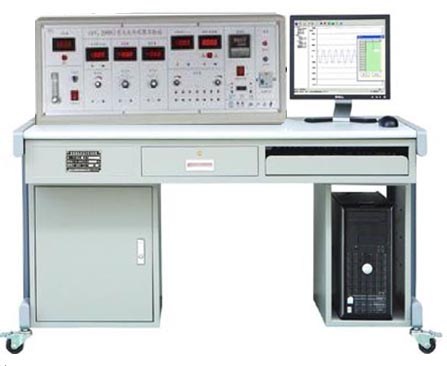

HY-814A光電傳感器綜合實訓裝置
“光電傳感器綜合實訓裝置（配USB數據采集卡）”綜合了《光電技術》、《機電一體化系統》、《自控原理》等多個課程實訓內容，是作為機電專業、自動化專業、電氣工程、自動化等相關專業學生進行動手訓練的綜合性實訓裝置。
一、技術性能
輸入電源：單相三線～220V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
裝置容量：＜0.5kVA
二、裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、實訓模塊和數據采集卡模塊等組成。
(一)控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)
交流電源：單相三線220V交流電源供電
直流穩壓電源、恒流源、信號發生器、直流電壓表、直流電流表、照度計、光功率計
直流穩壓電源：±15V、+5V、2～24V連續可調
恒流源：0～20mA輸出
信號發生器：1k～10kHz 音頻信號；VP-P=0～17V連續可調
直流電壓表：量程0～20V，200mV、2V、20V，三檔切換，輸入阻抗為10MΩ，精度0.5級
直流電流表：量程0～20mA，20uA、200uA、2mA、20mA，四檔切換，精度0.5級
照度計：0～20000Lx，分20Lx、200Lx、2000Lx三檔切換
光功率計：0～2W，分2000μW、20mW、200mW和2W四檔切換
（二）實訓模塊：
光纖位移測量實訓模塊
光電轉速測量與控制模塊
聲光雙控照明模塊
太陽能小車驅動實訓模塊
CCD傳感器測徑模塊
PSD位置測定實訓模塊
限位開關與光柵尺實訓模塊
增量式光電編碼器實訓模
（三）數據采集卡模塊
高速USB數據采集卡：含8路模擬量輸入，8路開關量輸入，5路開關量輸出，12位A/D轉換，采集卡支持最大采樣頻率為400kHz。
上位機軟件：本軟件配合USB數據采集卡使用，實時采集實驗數據，對數據進行動態或靜態處理和分析，帶有傳感器虛擬仿真、雙通道虛擬示波器、電機控制、DIDO等功能。
三、實訓項目
白熾燈照度測量
激光光功率測量
光纖位移測量
光電傳感器轉速測量
計算機轉速控制實訓
聲光雙控照明實訓
太陽能小車驅動實訓
CCD傳感器直徑測量
PSD位置測定實訓
長光柵位移測量
光電限位開關應用實訓
增量式光電編碼器角位移測量
