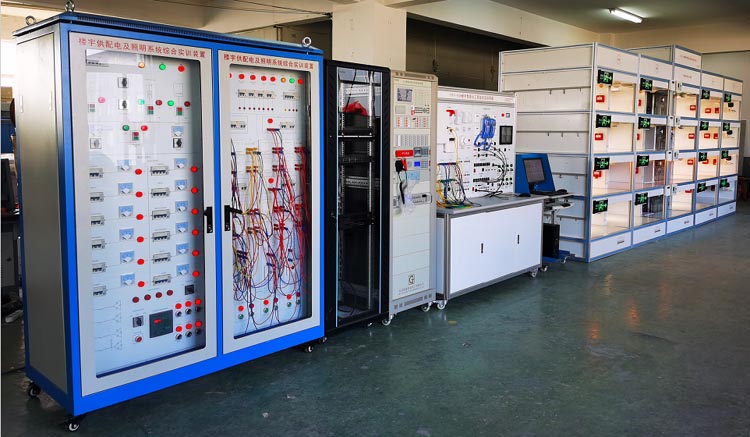

HYZNJZ-2智能建筑電氣綜合實訓系統

一、產品概述
智能建筑電氣綜合實訓系統是為大專院校、職業教育培訓機構研制的樓宇智能化技術綜合實訓設備，根據智能建筑行業樓宇智能化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，建筑模型包含樓宇智能小區供電、門禁、監控、消防報警，應急消防廣播、應急電話、模擬防排煙系統、應急電梯、巡更、安防、弱電布線等綜合模型。并配有智能化供電及監控，雙電源供電控制等、控制設備電氣控制柜以及操作臺監控中心和PC控制等組成。
了解整個建筑模塊門禁及安防報警監控、消防報警系統、安保巡更、視頻監控及周邊防范系統、供電系統、照明系統、等多個領域系統，強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程綜合能力。它適合樓宇智能化工程技術、弱電安裝工程等相關專業的教學和培訓。各系統既可獨立運行，也可實現聯動。通過此綜合建筑模擬綜合系統進行項目訓練，檢驗學生的動手實踐能力、建筑智能化的設計能力、樓宇工程管理能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。
注：系統可根據需求定制增加系統，擴展功能強大。

二、產品特點
該模擬典型建筑結構，通體采用工業鋁合金型材和木質高密度墻板，搭建筑成模擬四層多間仿真大樓，配置有模擬走道、每層可通過模擬電梯運行到達，每個房間及樓道均采用吊頂安裝電氣設備,大樓設有總電源箱。分區配電箱、建筑模型分為智能大樓（小區）和管理中心兩大部分、并結合現代化大樓特點配備有應急消防模擬電梯，大樓供電、應急照明、消防報警、安防系統等、并選用市場上技術成熟、低電壓安全型器件，因而具有真實、美觀、可靠和安全的特點。
管理中心實現安保區域的集中監控和管理，安裝有管理中心機、視頻監控、報警監控、門禁管理監控及管理中心計算機。
在智能大樓（每個區域內安裝照明、應急照明、煙感探測器、紅外探測器、玻璃破碎探測器、振動探測器、門磁、紅外對射和巡更點、監控視頻攝像機、消防防模塊、視頻戶機等。智能大樓（小區）的模擬房間窗戶裝有探測器，實現室內安防與周界防范功能，并與管中心聯網集中管理監控。
監控系統采用集中圖形化顯示,上傳各系統綜合集中控制管理.給合多領域、多系統實現樓宇智能化綜合管理.
*實驗室電源安全管理系統
（1)該系統集成無線遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。
（2)在WiFi連接狀態，教師通過手機APP，可實時高速讀取實訓臺的電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警
（3）驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端。
1、供配電系統：
1）供配電監控系統和實訓部分、智能大樓綜合實訓系統中所有設備由本供配電監控系統提供。進線采用模擬兩路三相四線400V進線，正常工作時，由一路電源向全部用電設備供電，另一路為暗備用不投入運行，當運行電源發生故障時，另一路備用電源自動投入。并設置有模擬備用發電機系統。
2）通過各路操作開關、下位機部分：采用控制模塊實現數據采集與控制，采集各供電線路供電情況，控制各斷路器的分、合閘。
3）上位機部分：采用組態軟件，與下位機PLC控制器采用PPI通信。上位機界面中（觸摸屏）可整體監測供配電系統結構，并可提供 對電力網絡出現的故障告警并快速定位和采取相應措施。
２、智能監控系統：
1）視頻監控系統由監視區攝像機硬盤錄像機網絡設備監視器、實訓聯線等組成。
2）本地監控
3）支持 HDMI、VGA、 同時輸出，支持 HDMI 與 VGA 同時預覽與回放。
4）支持高清 HDMI 顯示，支持254/264壓縮格式。
5）支持多畫面分割下不同通道并行預覽與回放。
6）支持單、多畫面預覽，預覽通道順序可調。
7）支持預覽便捷菜單操作。
8）支持預覽分組切換、手動切換或自動輪巡預覽，自動輪巡周期可設置。
9）可屏蔽指定的預覽通道。
10）支持視頻移動偵測、視頻丟失檢測、視頻遮擋檢測。
11）支持視頻隱私遮蓋。
12）支持多種主流云臺解碼器控制協議，支持預置點、巡航路徑及軌跡。
13）云臺控制時，支持鼠標點擊放大、鼠標拖動跟蹤功能。
14）支持網絡遠程監控，WIFI、APP監控模擬監控整個大樓各通道的監控畫面、具有大樓全景監視。
3、智能安防周界系統：
1）智能周界系統分為監控中心管理區、控制中心監控和控臺操作連線至大樓各安防點
2）大樓安裝有周界人體紅外傳感器，分別保護整個模擬大樓的安防能力
3）通過各周界人體紅外傳感器監控、下位機部分：采用控制模塊實現數據采集與控制，采集各供防區情況。
3）上位機部分：采用組態軟件，與下位機控制器采用PPI通信。上位機界面中（觸摸屏）可監控各防區非法入侵等情況。即時顯示報警畫面。控制輸出聲光報警等
4、安防巡邏系統：
1）安防巡邏系統由感應卡、管理軟件、巡更機軟件系統等組成
2）在大樓每個必經道路安裝有巡邏點，模擬建筑小區安保巡邏工作。
3）上位機安裝有提供了強大的軟件管理平臺，提供了多個信息鈕點、先進的巡更設備、可靠和穩定數據讀入出導出、多種不同鈕點的認識與了解、可合理布置人員路線。
5、應急供電系統：
1）應急信息系統由安全顯示牌、給合應急供電系統等組成
2）在大樓每個應急通道都設立有安全應急電源指示牌，應急供電系統并由消防聯動控制實現應急自動切換。
6、照明監控系統：
1）照明系統由大樓供電配電柜、照明燈具給合現代智能照明控制系統等組成
2）在大樓每個房間均安裝的吸頂照明燈，包含大樓模擬應急走道照明等照明系統通過控制中心上位機采用組態控制并可通過上位機進行監控制照明狀態。
3）照明系統可通APP遠程監控制大樓照明狀態。
4）整個大數普通照明電源在消防火災狀態下聯動切除非消防應急電源。
7、消防報警聯動
消防報警聯動系統在智能建筑（建筑設備管理系統）是一個重要的系統，該系統是樓宇中一個獨立的子系統。該系統是通過消防系統中各個探測設備（煙感探測器及溫感探測器）的參數變化進行火災報警，并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。并可通過消防報警聯動監控計算機中心，對整個智能樓宇消防系統進行監控，并可進行平面圖導入、畫面布局、報警點設置等，主要由計算機、編程軟件、監控軟件、網絡適配器等組成。
1）大樓房間及走道都配備有消防探測器，每層配備有聲光報警器、模擬排系統、控制模塊、大樓每層配置有應急廣播、消防電話、等設施
2）消防系統控制中心大樓應急供電系統、應急照明系統、廣播系統、消防電梯系統、包含非消防電源進行聯動控制。
3）控制中心通過上位機監控大樓消防報警狀態，并打印消防報警信息。
8、消防電梯系統操作
1、電梯的基本功能
A. 超速安全保護系統
當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸桿合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
B. 轎廂、對重用彈簧緩沖裝置
緩沖器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或?qū)χ囟椎谆驔_頂時（極限開關保護失效），轎廂或?qū)χ刈矒魪椈删彌_器，由緩沖器吸收電梯的能量，從而使轎廂或?qū)χ匕踩珳p速直至停止。
C. 門安全觸板保護裝置
在轎廂門的邊沿上，裝有活動的安全觸板。當門在關閉過程中，安全觸板與乘客或障礙物相接觸時，通過與安全觸板相連的聯桿，觸及裝在轎廂門上的微動開關動作，使門重新打開，避免事故發生。
D. 門機力矩安全保護裝置
門機用一定的力矩同時關閉轎廂門和廳門。當有物品或人夾在門中時，就增加了關門力矩，于是通過相連的行程開關使轎廂門和廳門自動重新打開，從而避免事故發生。
E、廳門自動閉合裝置
電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，此時電梯才能啟動運行。
F. 終端極限開關安全保護系統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關動作，發出報警信號并切斷控制電路，使轎廂停止運行。
G. 具有消防應急開關
電梯具有消防應急接口,平時可供客梯正常使用,當出現消防故障時,電梯自動降落至一層,電梯用戶不能正常使用電梯,只有專業消防人員才能使用電梯.
三、技術規格：
1）輸入電源：三相四線（AC 380V±10% 50Hz）
2）工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m
3）裝置容量：<5kVA
4）外形尺寸：大樓約6000mm×1500mm×2400mm；配電控制柜600mm×600mm×1800mm；綜合控制臺約1600mm×600mm×1800mm；中央控制臺約1500*800*1200）絕緣電阻：＞3MΩ
5）安全保護：具有漏電自動保護功能
四、實訓頂目：
1、供電系統
1.）常用配電設備認知與應用
2.）智能建筑的供電運行方式線路組建與操作
3.）供配電系統中運行線路狀態的現場監測和控制
4.）備自投聯動運行控制和調試
5.）供配電監控系統運行調度實訓
6.）低壓分級線路組建操作實訓
7.）雙電源明暗備原理操作實訓
8.）上位機監控與操作
2、智能監控系統
1）攝像機的認識與接線
2）監控系統操作與接線
3）各種攝像機在生活在的用途
4）鏡頭的安裝及調試
5）攝像機的通道設置與定時錄像設置
6）USB備份處理
7）與網絡視頻傳輸入的綜合擴展實訓
8）攝像機的圖像調試與安裝試
9）手機APP遠程監控功能操作
10）PC網絡監控操作實訓
3、智能周界系統
周界安防工作原理認識
周界人體紅外傳感器的認識與安裝
安防系統線路連接與操作
上位機監控與操作
安防系統編程與設計
4、安防巡邏系統
1）巡更器的設置和操作
2）巡更軟件的操作
3）系統的設計與線路計劃
4）巡更管理擴展模塊實訓
5）人員信息管理
6）線路規化與考勤管理
7）遠程管理在線管理
5、應急供電系統：
1）應急信息系統供電組成與控制操作
2）應急供電系統消防聯動控制編程實現應急自動切換
3）應急照明系統設計規范與控制原理認識
6、照明監控系統：
1）現代大樓照明監控系統技術認識
2）現在大樓照明線路的組建認知
3）照明系統自動控制設計原理
4）照明系統與消防聯動系統控制聯網操作
5）照明控制系統的ＡＰＰ聯網操作
6）上位機監控與操作
7、消防報警聯動
1)消防報警聯動監控計算機中心的操作
2)報警點的設置操作
3)制控系統的管理
4)消防聯供電系統的聯網操作實訓
5)消防應急廣播系統的聯網操作實訓
6)消防聯動排煙系統的操作
7)消防聯動應急照明系統的操作
8)消防聯動動主機的設置
7)消防聯動主機的聯動編程
9)消防探測器的便用與編碼
10)消防報警系統的互聯操作，線路故障的判斷與處理
11)火警通訊主機的操作，系統功能設置
12)主機與電話分機的通訊操作，分機電話的操作
8、消防電梯
1)轎廂啟動與停止、點動控制實訓；
2)轎廂加速與減速的速度控制實訓；
3)轎廂平層控制的實訓; 護裝置實訓；
4)限速保護裝置實實；
5)信號指示系統實訓；
6)轎廂照明控制實訓；
7)電梯控制系統實訓；
8)電梯控制程序編寫下載實訓；
9)電梯程序運行與調式實訓；
10)消防狀態下電梯操作規程:
11)消防聯動系統與電梯操作聯網操作
