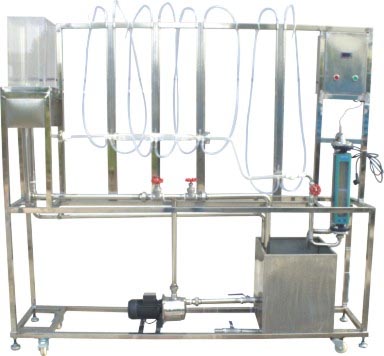

HYLN-1雷諾演示實驗裝置
一、實驗目的：
1、觀察流體在管內流動的兩種不同型態。
2、觀察滯流狀態下管路中流體速度分布狀態。
3、測定流動形態與雷諾數Re之間的關系及臨界雷諾數值。
二、設計參數
雷諾數：500~5000。
液體流量：25~250 l/h。
溫度：常溫。
三、外形尺寸
對象部分：800×300×1900(長×寬×高mm)，不銹鋼材質框架（帶滑輪及禁錮腳）。演示管段Ф20 ，長500，有機玻璃。
測控部分：集成于對象之上（含接地柱）。
四、公用工程
水：需自來水提供實驗用水，實驗過程中循環使用。
電：電壓AC220V，功率0.3kW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
五、實驗物料
水、水溶性紅墨水。
六、對象組成
下水箱：不銹鋼材質，帶水源接入口及排空底閥。
循環水泵：低噪增壓泵。
上水箱：高強度有機玻璃材質，可視溢流及穩液位設計。
實驗管段：高強度有機玻璃材質，Φ20，觀察段長50cm。
其余管段：復合管約2m，不銹鋼管約1m，有機玻璃管約2m，不銹鋼彎頭、三通和卡套等。
高亮設備：日光燈具。
示蹤設備：示蹤劑貯盒，細孔噴嘴，可調式液體注射器。
|
