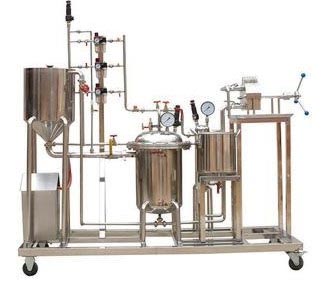

HYHYGL-1恒壓過濾實驗裝置
一、實驗目的：
1) 能夠完整體現板框壓濾機的構造和操作流程；
2) 能夠使學生通過恒壓過濾實驗，驗證過濾基本原理；
3) 測定過濾常數K、qe、τe及壓縮性指數S；
4) 通過自動壓力改變，體現操作壓力對過濾速率的影響；
5) 使學生在實驗中學會有關參數測量與控制儀表的使用方法；
二、設計參數
板框：框厚度25mm，過濾面積 0.024m2，3板2框。
過濾壓力：0～0.3MPa。
溫度：常溫。
三、外形尺寸
對象部分：1600×700×1330 (長×寬×高mm)。
外配設備：空氣壓縮機，850×400×600mm。
四、公用工程
水：裝置自帶配料桶，實驗前可配置實驗用料漿，實驗過程中可循環使用，實驗結束后需使用潔凈水源沖洗裝置及管路。實驗室需要配置通徑30mm以上的排水管路。
電：電壓AC220V，功率1.1kW，標準單相三線制。
氣：無。
五、實驗物料
60～200目雙飛粉，10kg/次（學校可根據實驗內容可自行選定CaCO3、MgCO3等物料）和清潔自來水。
六、對象組成
配料罐：不銹鋼材質，立式貯罐。內壁標尺，頂部帶蓋。
空壓機：壓力控制自啟動，耐壓上限0.7MPa。
料液壓力罐：不銹鋼材質，臥式貯罐，容積30L。高強玻璃視鏡。0.3MPa安全閥(安全壓力可調)，自卸壓。
清水罐：不銹鋼材質，臥式貯罐，容積5L。
板框：框厚度25mm，過濾面積 0.024m2，3板2框。
進料段：不銹鋼管，分三路壓力控制，閘閥、定值調壓閥、球閥。
濾液出口：不銹鋼管。
洗液進口：不銹鋼管。
|
