HYAD-01型安全用電實訓裝置

一、設備概述：安全用電實訓臺，適用于《電氣安全工程》、《安全用電》、《電工作業》、《電工技術》、《電力工程概論》等課程教學實訓。學員可通過實訓教學，熟悉各種電氣事故的原因和預防電氣事故的實用操作措施，從而使學員了解電氣事故、重視電氣事故、提高現場預防事故和解決氣事故的能力。
安全用電實訓裝置、安全用電實訓臺，同時使學生學習電網的多種連接方式、多種常用的線路保護方式，比如直接接觸電擊防護、間接接觸電擊保護、以及安全設備選擇。

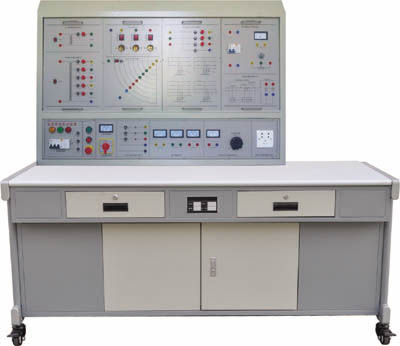

安全用電實訓臺，采用臺式模塊化（掛板）結構，可擴展性強。教學模型均安裝在掛板上，使實訓元件更加直觀，方便學員學習掌握。

二、設備特點
1、多重、可靠、全面的安全保護
電源總開關采用可靠性漏電保護斷路器，一旦漏電能在0.1秒內切斷電源；二是實驗臺采用三相五線制電源，實驗臺金屬外殼安裝專用接線端子，保證設備可靠接地；三是采用無觸及性實驗插座，完全避免了無意識觸電。
2、完善的硬件配置：
實訓臺所需各種電源、儀表、負載、電子元件、電路模塊等有機結地合在一起，配套齊全。電氣控制線路或電子線路元件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展其它功能或開發新實驗。
3、設備擴展方便：模塊式結構，掛箱更換方便，便于組織各種實訓項目、方便升級。
4、設備的可靠性：元件連接在端子，學生從端子上插線或接線，訓練學生理論聯系實際的基本技能。
5、可進行電工實訓項目教學法的各種項目。
三、技術性能
1、工作電源：三相五線，AC380V±10％，50HZ
2、功率：Pmax小于300W
3、環境溫度：－30℃-40℃；相對濕度：≤90％
4、重量： 80kg
5、外形尺寸：1700mm×750mm×1500mm
四、實驗項目
兆歐表的使用
接地電阻測試儀的使用
電流感知實驗
模擬人體阻抗實驗
模擬人體跨步電壓觸電實驗
IT系統絕緣監視模擬實驗
特低安全電壓的認識實驗
安全隔離變壓器的認識及安全原理實驗
電網IT系統模擬實驗
電網TT系統模擬實驗
TN系統模擬實驗
TN系統電網設備接地部分設備接零危害模擬
TN系統零線斷線與設備漏電模擬
TN系統零線斷線與不平衡負荷模擬
等電位連接模擬實驗
漏電保護器原理模擬實驗
安全標志牌的認識實驗
